Доброго времени суток. Всем известна такая проблема как к сломанный кикстартер китайского скутера, а при отсутствии аккумулятора кикстартер является единственным способом запустить скутер и когда он не работает это создает определенные трудности.
Первопричиной выхода со строя кикстартера в первую очередь является износ втулки сектора приводной шестерни. Эта втулка имеется в продаже. Выглядит она вот так:
 |
| Втулка сектора кикстартера скутера |
Так же в комплекте идёт стопорное кольцо втулка имеет следующие размеры наружный диаметр втулки составляет 18 миллиметров высота втулки 21 миллиметр внутренний диаметр составляет 13,7 миллиметров также следом за втулкой приводного сектора шестерни изнашивается посадочное место храповика вот здесь
 |
| Крышка вариатора с разбитым посадочным местом храповика |

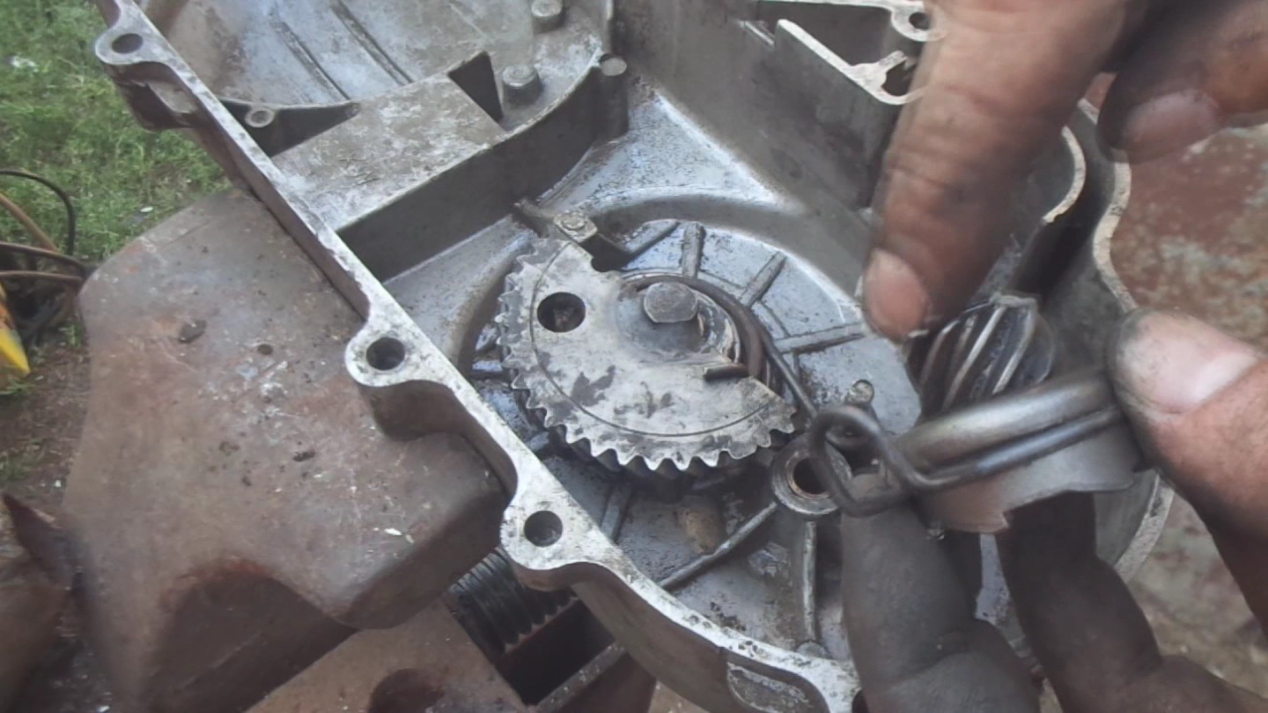

происходит износ, появляется люфт, и в паре с люфтом этого сектора приводной шестерни и люфт храповика приводят к тому, что приводная шестерня полу сектора и зубья храповика клинят между собой. Это в свою очередь приводит к таким вот последствиям: сломанным зубам шестерни храповика. Также ломаются изнашиваются зубы на секторе приводной шестерни kickstarter'а.
Чтобы этого избежать, нужно вовремя менять втулку приводного сектора шестерни или иначе говоря втулку вала лапки кикстартера. Втулку приводного сектора шестерни найти в продаже можно, а вот что касается разбитого посадочного места храповика, то здесь уже ситуация обстоит сложнее. Если здесь действительно место разбито, то замена втулки приводного сектора шестерней не поможет. Кикстартер по-прежнему будет клинить. Что же делать? Самый простой способ это заменить крышку вариатора, при этом уделите внимание: существуют как бы старые, крепкие крышки и современные более удешевленные, с тонкой стенкой. Поэтому обращайте внимание при выборе крышки. Лучше купить б\у, но в хорошем состоянии. Так как раньше крышки были более качественной нежели сейчас. Вот пример того что произошло абсолютное разрушения посадочного места храповика. Здесь уже особо ничего не сделаешь.
А это старая крышка более качественная, но здесь как мы видим просто большая выработка посадочного места. Единственное что здесь можно сделать это завтулить это посадочное место.
Но втулок, специальных, для этой цели в продаже нет. Нужно действовать методом подбора. Можно подобрать втулку с автомобильного стартера, каталожный номер втулки AS-PL SBU9036. Мне же в моем городе приобрести такую втулку не удалось, но я нашел выход в другом. Здесь мне помог двигатель привода дворников от жигулей. Причем случайным образом, здесь вот имеется втулка на выходном валу, и она как нельзя кстати подходит к нашему храповику.
Можно сказать идеально, они созданы друг для друга. Осталось достать отсюда втулку и попробовать как-то установить в посадочное место в крышке вариатора. Предварительно его расширю немножко.
Наружный диаметр втулки 13 миллиметров чтобы завтулить посадочное место храповика необходимо рассверлить его сверлом на 13. В процессе рассверливания, стараемся держать сверло максимально ровно, чтобы оно не уходило в сторону. При покупке запчастей, следует обратить внимание на то, что храповики бывают двух видов на 7 зубов и на 8, к каждому из этих храповиков также имеется свой тип сектора приводной шестерни...
Видео процесса:
